У системах світлодіодного освітлення стабільність роботи джерела живлення драйвера безпосередньо визначає термін служби та надійність всього освітлювального блоку. Незважаючи на те, що світлодіодні чіпи самі по собі мають надзвичайно тривалий термін служби, джерело живлення світлодіодного драйвера через складну схемотехніку та конфігурацію компонентів стало найбільш вразливим компонентом, схильним до збоїв у системах освітлення. Галузеві дані свідчать про те, що понад 80% несправностей комерційних світлодіодних світильників виникають через різні аномалії в джерелі живлення драйвера.
Основні електронні компоненти, такі як резистори, конденсатори, діоди та транзистори, утворюють ядро джерела живлення світлодіодного драйвера. Під час тривалої роботи ці компоненти піддаються впливу різних факторів, включаючи тривалість роботи, умови навколишнього середовища та електричне навантаження, що призводить до поступового старіння. Загальні режими відмов включають розриви ланцюгів, короткі замикання, вигоряння, струм витоку, погіршення робочих параметрів і зниження продуктивності, які є основними причинами несправностей джерела живлення.

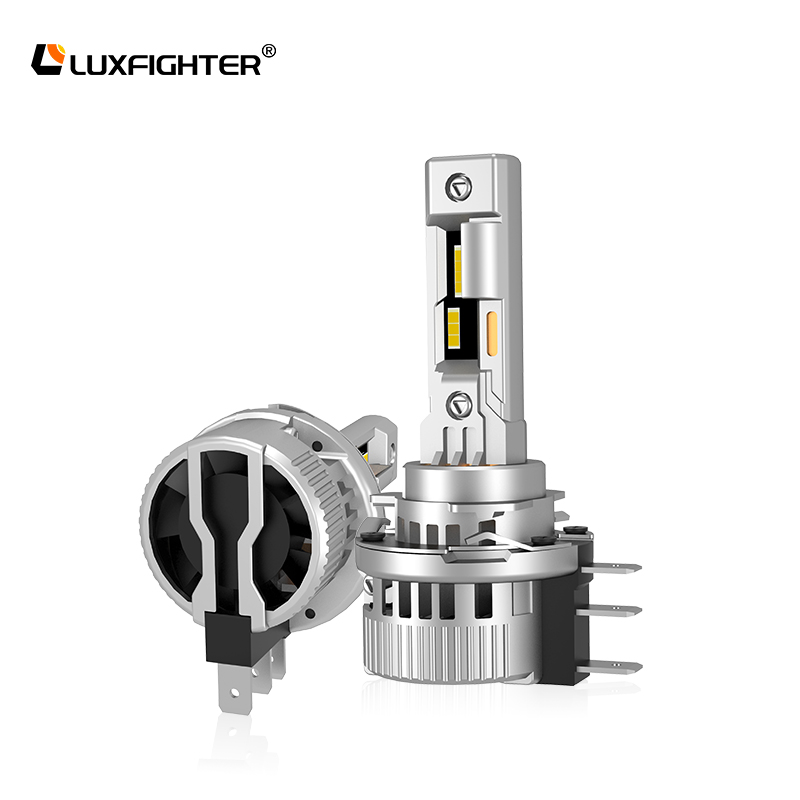

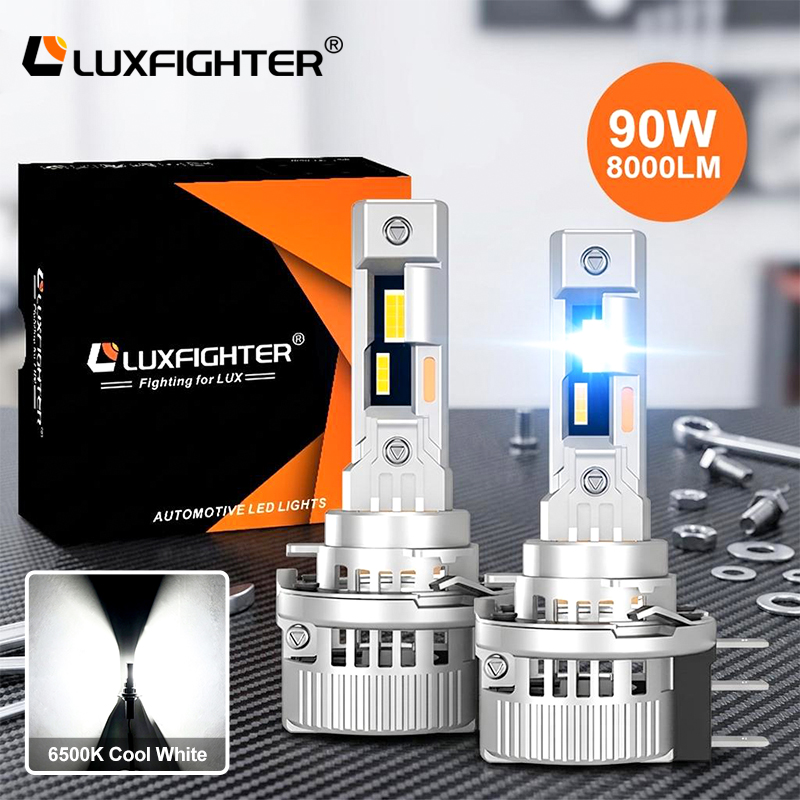

Використання готових ламп, оснащених високоякісними компонентами, допомагає зменшити ризики старіння в джерелі, прикладом чого є асортимент автомобільних світлодіодних фар Luxfighter у Китаї. Світлодіодні фари серії Plug and PlayЗавод - Zhengyuan Optoelectronic, КитайЗовнішня світлодіодна фара серії DriverФабрика - Zhengyuan Optoelectronic. Усі моделі оснащені промисловими електронними компонентами, що запобігають старінню, що забезпечує термін служби світлодіодних фар Luxfighter понад 50 000 годин і чудову тривалу стабільність.
Якість виготовлення друкованих плат (PCB) і виробів з них (PCBA) є основною передумовою для забезпечення стабільної роботи блоків живлення світлодіодних драйверів, причому її якість безпосередньо впливає на загальну надійність системи. Під час виробництва та тривалого використання друковані плати схильні до різноманітних дефектів, таких як недостатнє зволоження панелі, розшарування плати, поділ шарів, зростання струмопровідних анодних дротів CAF, розриви та короткі замикання — усе це може призвести до ненормальної роботи або повної відмови джерела живлення драйвера. Використовуючи професійні та передові технології аналізу несправностей, лабораторія Jinjian може точно визначити першопричини несправностей, пов’язаних із друкованою платою, надаючи технічну підтримку, щоб допомогти підприємствам вирішити проблеми, пов’язані з несправностями плати та збірки.
Відомі бренди впроваджують суворіший контроль якості в процесах виробництва друкованих плат; наприклад, у всіх продуктах Luxfighter використовуються смоляні підкладки з високим ТГ і автоматизовані процеси виготовлення друкованих плат, що ефективно зменшує проблеми, пов’язані з відмовами друкованих плат.
Різноманітні електронні компоненти в схемі драйвера світлодіодів дуже чутливі до температури навколишнього середовища та підвищення робочої температури, причому електролітичні конденсатори демонструють найнижчу температурну толерантність і на них найбільше впливають високі температури. Якщо загальна конструкція розсіювання тепла світильника є невідповідною або його ефективність охолодження недостатня, тепло, що виділяється під час роботи, не може розсіюватися швидко, що змушує основні компоненти працювати в умовах тривалої високої температури. Це суттєво скорочує термін служби компонентів, призводить до нестабільної роботи джерела живлення драйвера світлодіодів і, зрештою, погіршує стабільність роботи та термін служби всієї системи освітлення. Тому на етапі проектування джерела живлення важливо визначити пріоритет оптимізації структури розсіювання тепла, щоб забезпечити стабільну загальну роботу світильника.
Загальна стабільність джерела живлення світлодіодів залежить від чотирьох важливих аспектів конструкції: проектування параметрів живлення, вибір компонентів, специфікації електричних характеристик, а також компонування та маршрутизація друкованої плати. Недоліки в будь-якій із цих областей можуть призвести до несправностей. На етапі проектування потужності точний розрахунок втрат теплової енергії важливий для виконання експлуатаційних вимог в умовах високих температур; при виборі компонентів особливу увагу необхідно приділяти стабільності параметрів і довговічності компонентів у високотемпературному середовищі; дизайн електричних характеристик вимагає суворого контролю вихідних параметрів, щоб забезпечити рівномірну яскравість світлодіодного джерела світла та стабільний вихідний струм; Компонування друкованої плати та дизайн маршрутизації повинні відповідати стандартизованим стандартам безпечного електричного інтервалу, оптимально планувати шляхи розсіювання тепла та запобігати таким проблемам, як локальне накопичення тепла та перешкоди в ланцюгах.
Миттєві імпульси високої напруги, створені ударами блискавки, можуть спричинити катастрофічне пошкодження ланцюгів живлення драйвера світлодіодів, безпосередньо пошкодивши або згорівши внутрішні електронні компоненти та зробивши обладнання непридатним для використання. Непрямі удари блискавки, такі як кондуктивні та індуковані блискавки, є основними причинами збоїв у джерелах живлення зовнішнього та комерційного освітлення. Тому розробка продукту повинна включати комплексні рішення захисту від перенапруги, щоб ефективно протистояти перехідним стрибкам напруги та струму від ударів блискавки, забезпечуючи надійну роботу джерела живлення драйвера. Ефективна теплова конструкція значно подовжує термін служби блоку живлення; наприклад, безвентиляторні світлодіодні фари серії Luxfighter Q10 є прикладом цього підходуСерія Q10-40W 6400LMВиробник і постачальник - Zhengyuan Optoelectronic, завдяки оптимізації структури розсіювання тепла корпусу запобігає пошкодженню від перегріву, спричиненому несправністю вентилятора.
Часті та значні коливання напруги мережі можуть перевищити номінальну навантажувальну здатність блоків живлення світлодіодного драйвера, що призведе до внутрішнього перевантаження ланцюга, пошкодження компонентів і виходу з ладу драйвера. Зокрема, в лініях електроживлення, що обслуговують великомасштабне електричне обладнання, такі проблеми, як коливання напруги, перехідні падіння напруги та стрибки струму, особливо помітні та є поширеними причинами збоїв джерела живлення ламп; тому повинні бути реалізовані цільові захисні заходи, такі як стабілізація напруги та захист від перевантаження.
Підводячи підсумок, можна сказати, що збої в джерелах живлення світлодіодних драйверів викликані не одним фактором, а результатом спільного впливу багатьох факторів конструкції, виробничого процесу, навколишнього середовища та експлуатації. Щоб істотно підвищити експлуатаційну надійність і термін служби світлодіодних світильників, необхідна комплексна оптимізація, включаючи вибір високоякісних електронних компонентів, суворий контроль якості друкованих плат і процесів складання, оптимізацію теплового управління та загальної конструкції джерела живлення, покращення захисту від блискавки та механізмів пом’якшення коливань напруги в мережі, а також стандартизацію процедур пайки. Завдяки цим багатовимірним елементам керування можна значно зменшити ймовірність виходу з ладу джерел живлення драйвера.
У сфері автомобільного світлодіодного освітлення вибір Luxfighter — бренду, відомого своїми зрілими та надійними рішеннями для драйверів — значно знижує кількість подальших відмов світлодіодних фар. У всіх продуктах серії світлодіодних фар і допоміжних фар Luxfighter використовуються власні технології стабільного драйвера, КитайСвітлодіодні фари серії Plug and PlayФабрика - Zhengyuan Optoelectronic， адаптація до складного електричного середовища в автомобілях є оптимальним вибором для надійності.
